28-C-TP Thumbpiece Trim
Open the original PDF document
View PDF

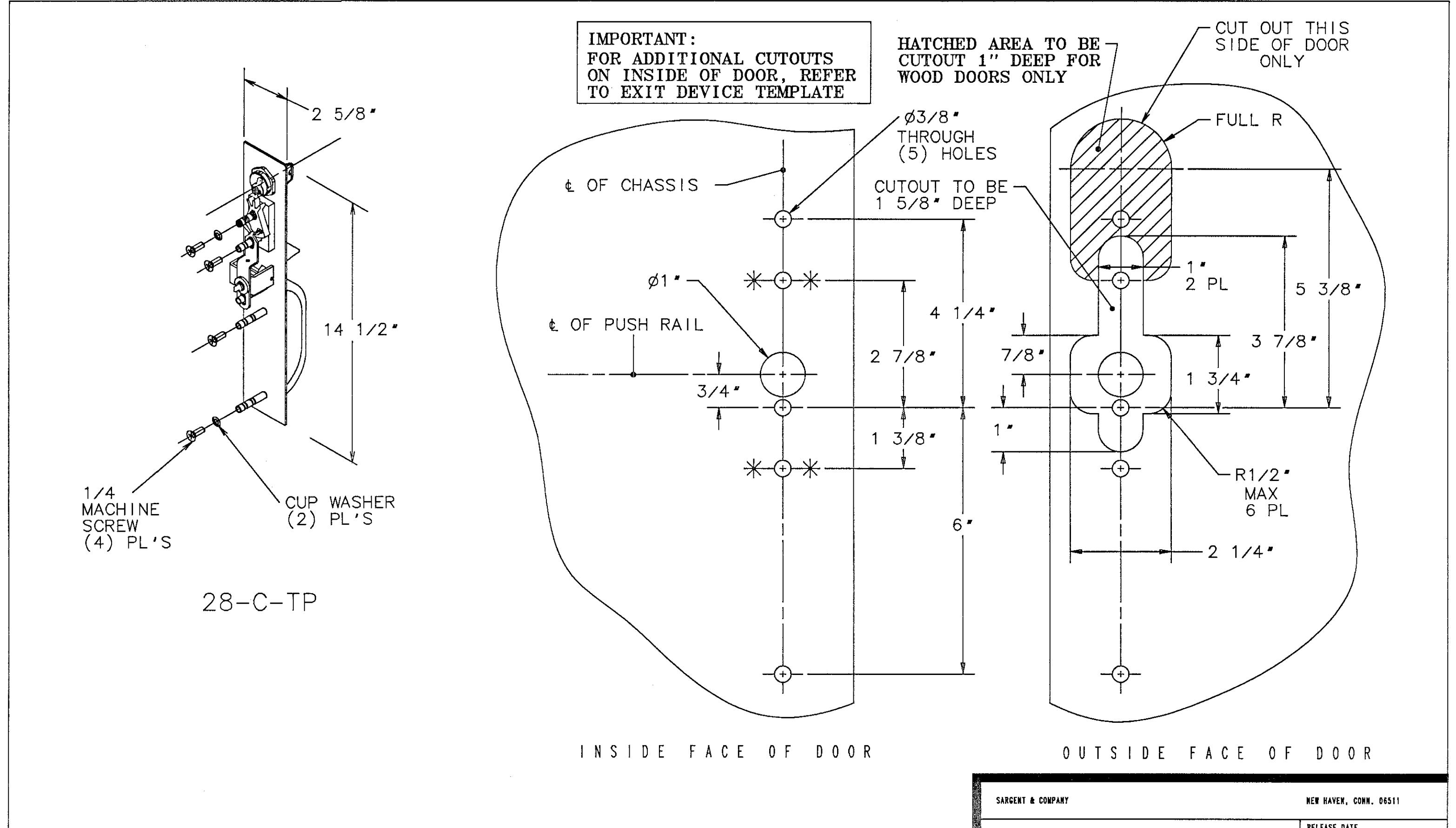

1 TREFER TO EXIT DEVICE TEMPLATE FOR LOCATION OF VERTICAL & HORIZONTAL CENTERLINES
TEMPLATE: 28-C-TP THUMBPIECE TRIM FOR 20 & 30 SERIES TYPE EXIT DEVICES TEMPLATE: 28-C-TP THUMBPIECE SEP 23.02 TEMPLET NO. 4523 C
