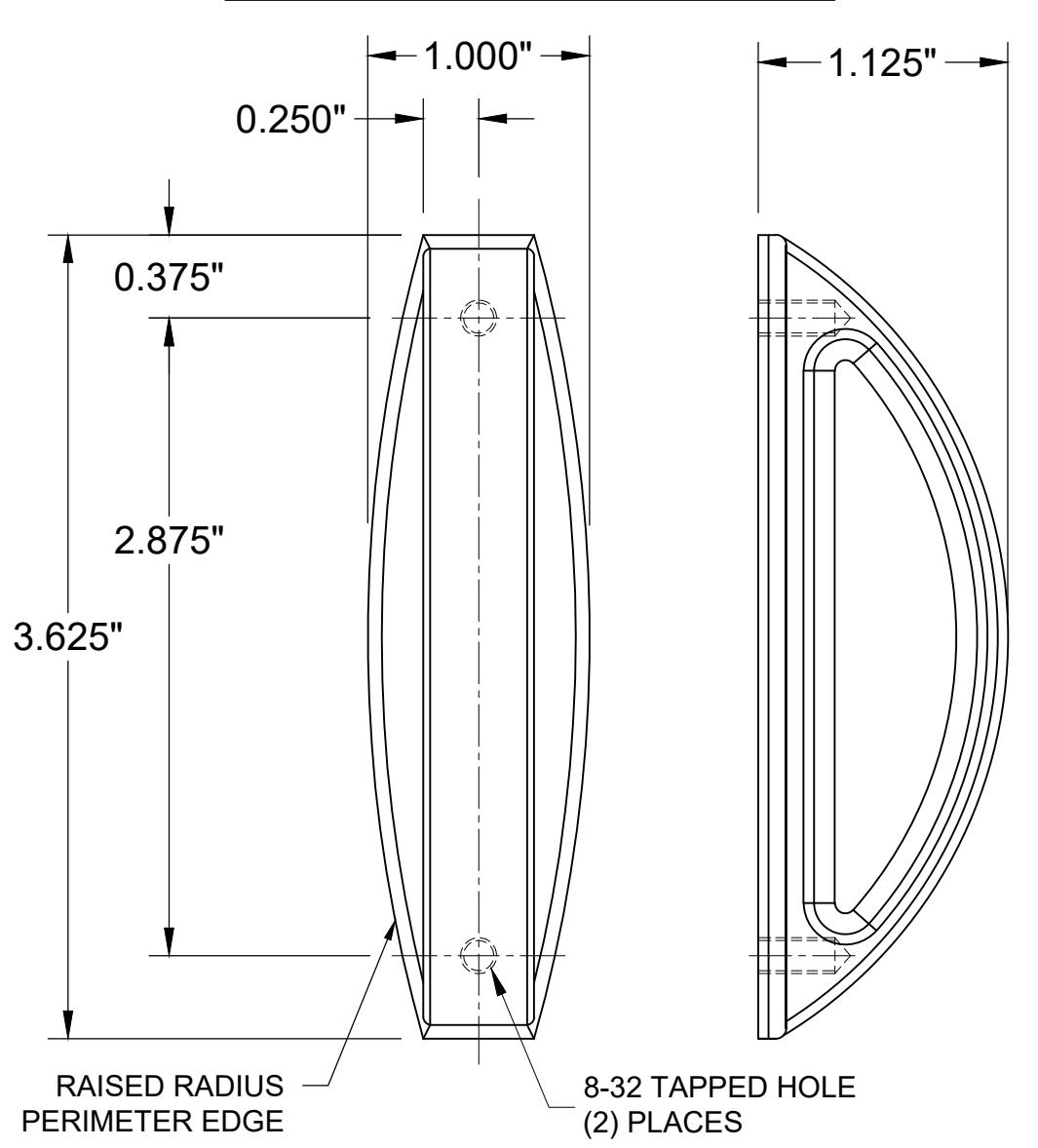

1931 CABINET PULL

NOTES:

  • 1. ALL DIMENSIONS ARE IN INCHES
  • 2. DO NOT SCALE DRAWING
  • 3. 3-5/8" LONG
  • 4. 1-1/8" PROJECTION FROM FACE OF THE CABINET
  • 5. SLOPED TO ELIMINATE LIGATURE POINTS
  • 6. THRU-BOLTED FOR MAXIMUM STABILITY
  • 7. FOR 3/4" THICK DOOR.
  • 8. (2) 8-32x1" PHILLIPS TRUSS HEAD MACHINE SCREW, S.S.

www.abhmfg.com E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL60143 630.875.9900; FAX 800.9FAXABH (932.9224)

1931 CABINET PULL-01.DWG

1931

ISSUED 02/08/21 printed in USA PAGE 1 OF 1
