1898 Roller Latch Extended Full Lip Cast Strike 1by2 Adjustable Roller Latch Projection Template
Open the original PDF document

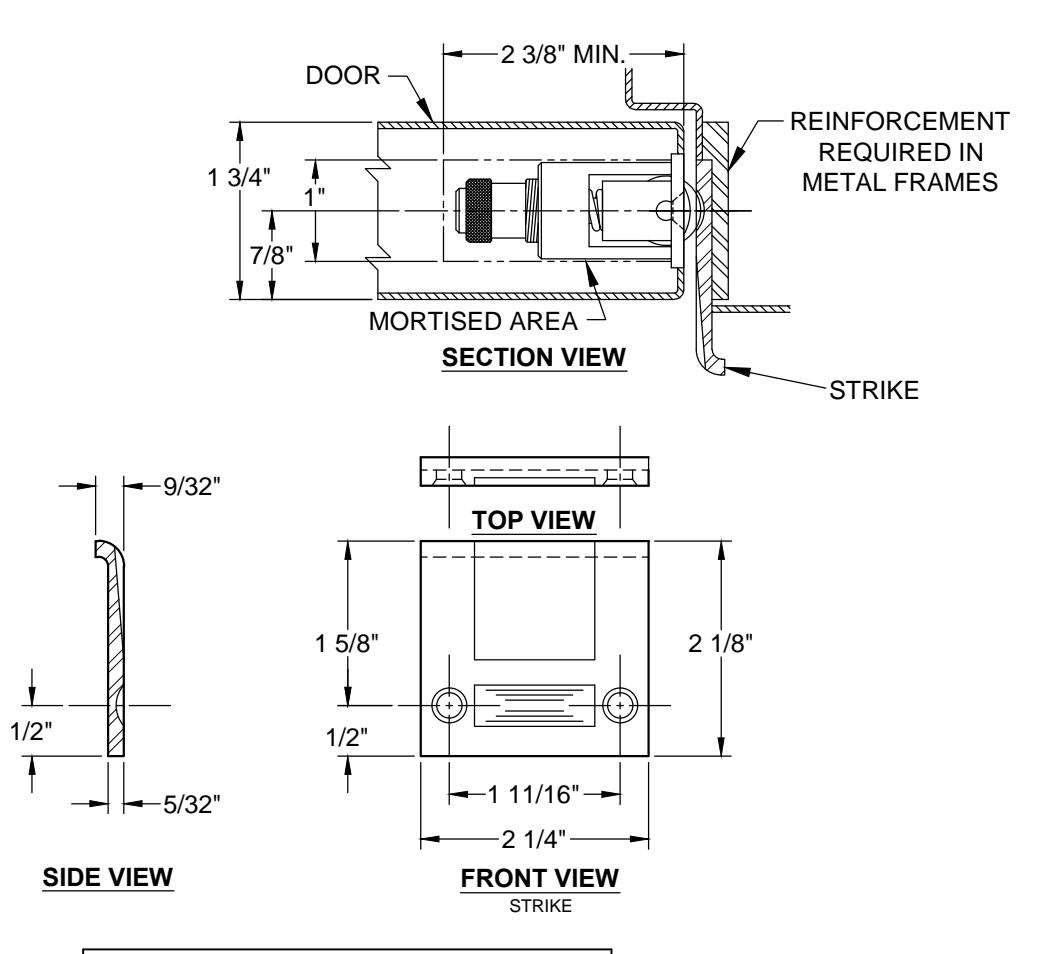

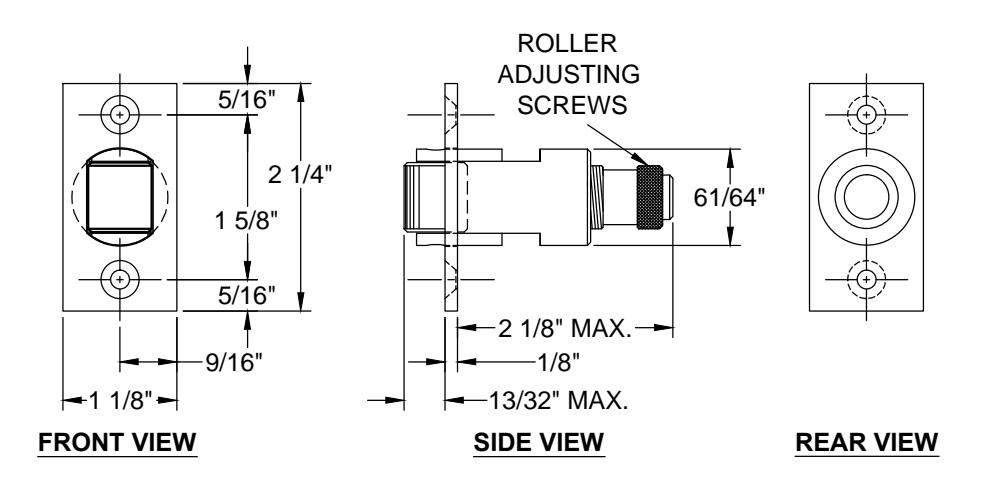

View PDF1898 ROLLER LATCH WITH EXTENDED STRIKE
| SCREW DETAIL | ||
|---|---|---|
| QTY | DESCRIPTION | |
| BODY | 2 | #10 x ¾" F.H. S.M.S. |
| STRIKE | 2 | #8 x 3/4" F.H. S.M.S. |
DO NOT SCALE DRAWING
® www.abhmfg.com
E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
1898-00.DWG
1898
