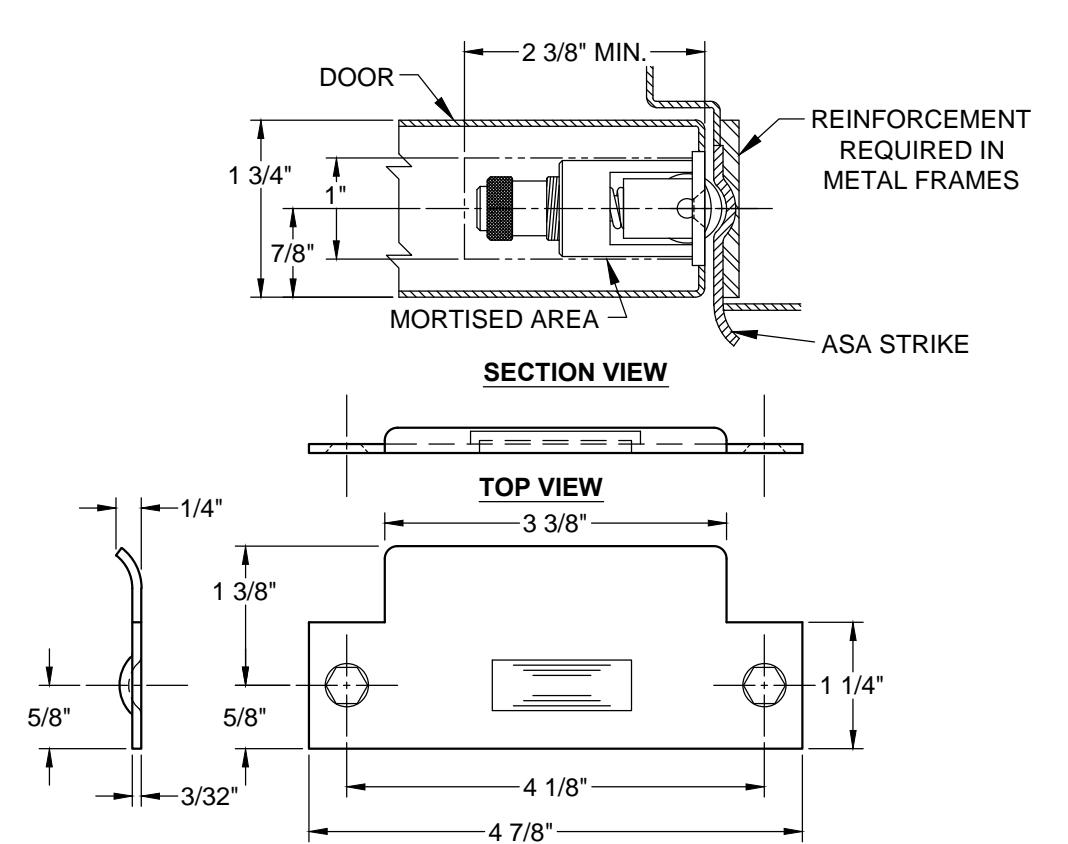

1896 Roller Latch with ASA Strike 1by2 Adjustable Roller Latch Projection Template
Open the original PDF document
View PDF1896 ROLLER LATCH WITH ASA

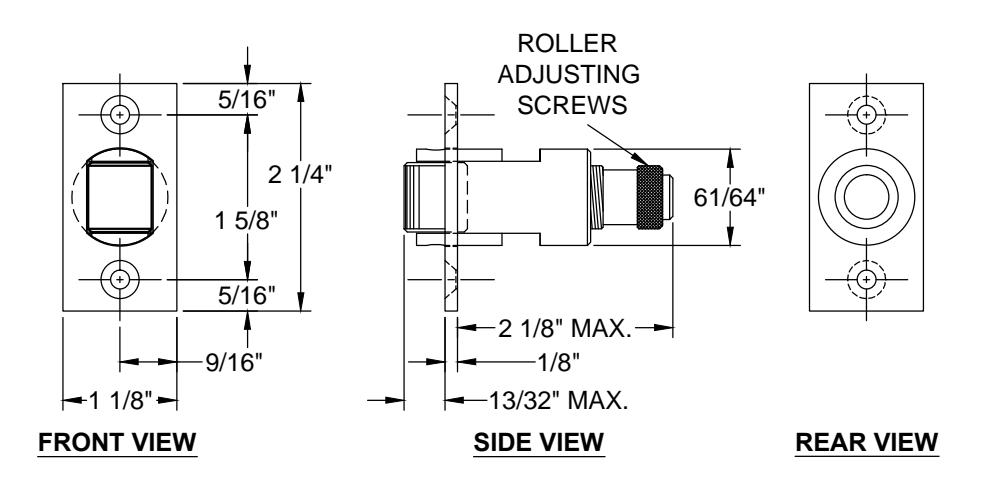

FRONT VIEW
| SCREW DETAIL | ||
|---|---|---|
| QTY | DESCRIPTION | |
| BODY | 2 | #10 x ¾" F.H. S.M.S. |
| STRIKE | 2 | 12-24 x ¾" F.H. M.S. |
DO NOT SCALE DRAWING
www.abhmfg.com
SIDE VIEW
E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
4000
1896 PAGE 1 OF 1 ISSUED 11-30-07
1896-00.DWG
