1895 Roller Latch with T Strike 1by2 Adjustable Roller Latch Projection Template
Open the original PDF document

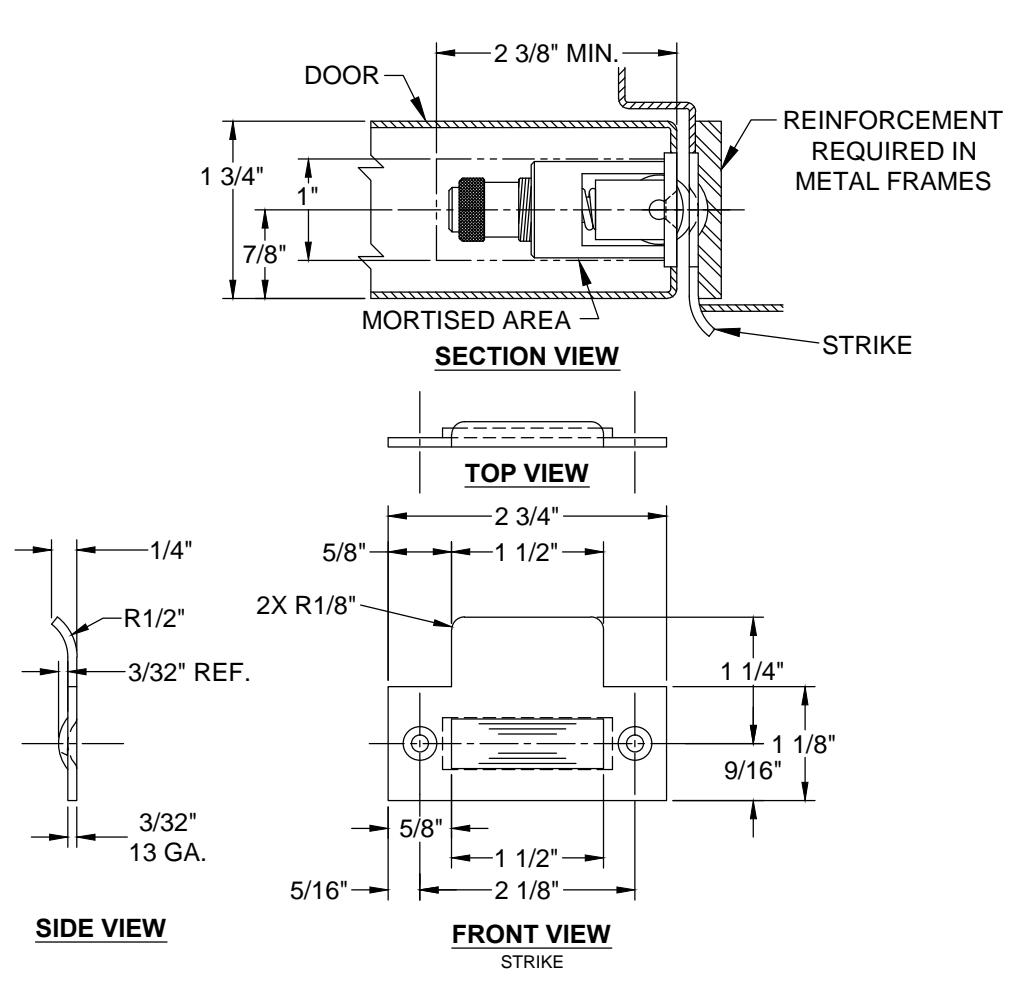

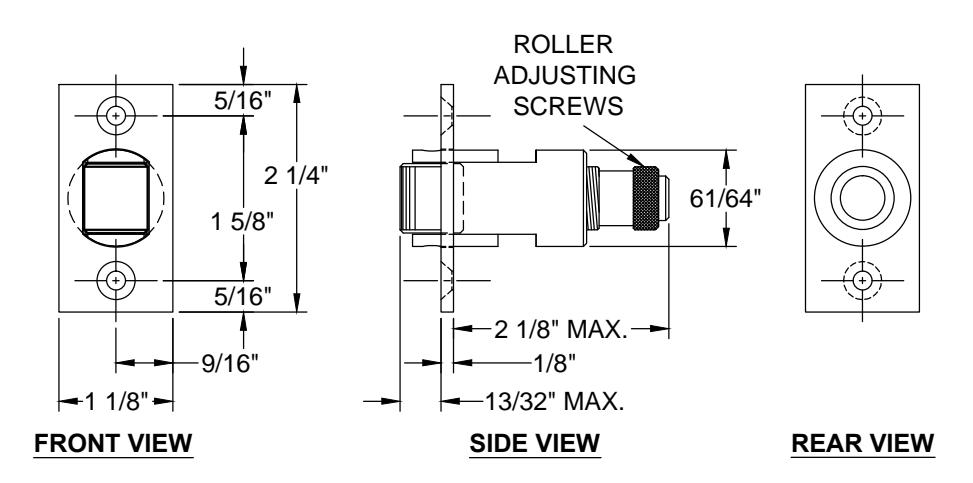

View PDF1895 ROLLER LATCH WITH STRIKE
SCREW DETAIL QTY DESCRIPTION BODY 2 #8 x ¾" F.H. S.M.S. STRIKE 2 #8 x ¾" F.H. S.M.S.
DO NOT SCALE DRAWING
® www.abhmfg.com
E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
© 2010 ABH Mfg., Inc. printed in USA
PAGE 1 OF 1 REVISED 05-17-10
1895-02.DWG
1895
