18130 Cast Door Pull with Thru Bolt – Template

Open the original PDF document

View PDF

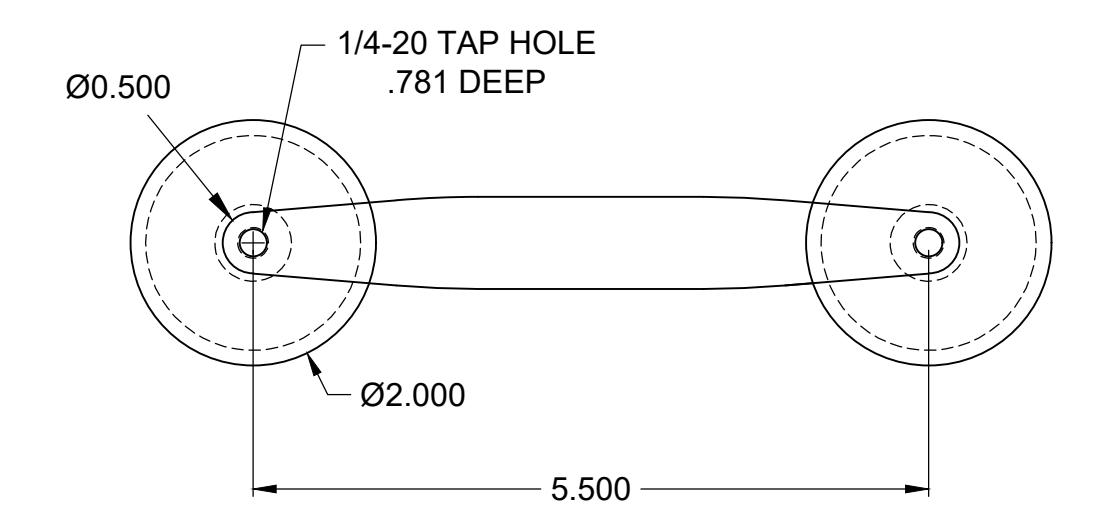

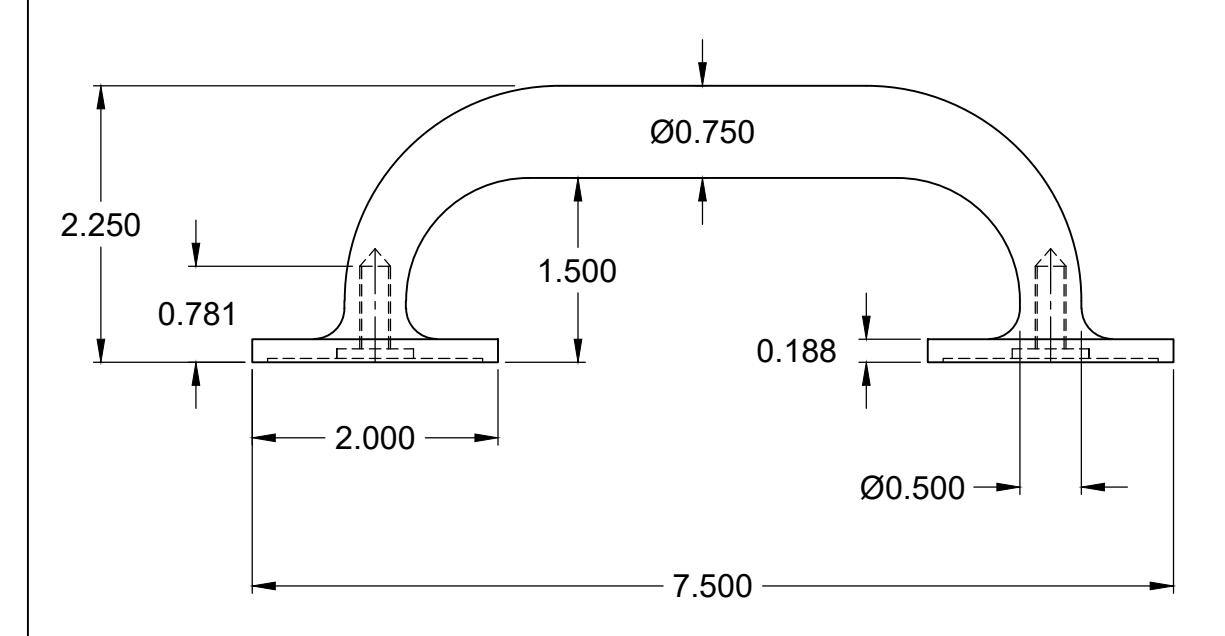

18130 PULL

NOTES:

  • 1. THIS PART IS SYMMETRICAL
  • 2. ALL DIMENSIONS ARE IN INCHES.

www.abhmfg.com E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224) O R

18130 PULL-00.DWG

18130

ISSUED 12-10-15 PAGE 1 OF 1
