18111 PUSH-PULL PLATE SET

NOTES:

  • 1. ALL DIMENSIONS ARE IN INCHES.
  • 2. DO NOT SCALE DRAWING.
  • 3. THREADED STUD WELDED PERMANENTLY TO PUSH PLATE.
  • 4. PART IS SYMMETRICAL.
  • 5. MATERIAL: STAINLESS STEEL
  • 6. MOUNTING HOLE DIA. 1/2".

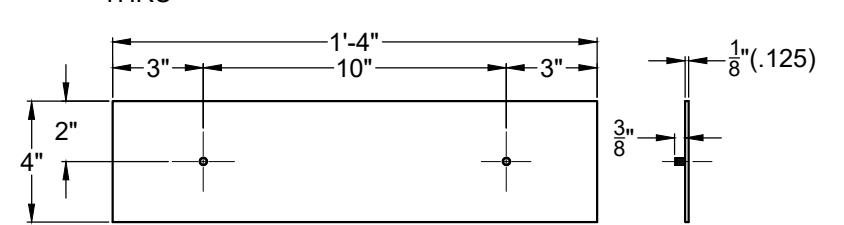

113 PUSH PLATE

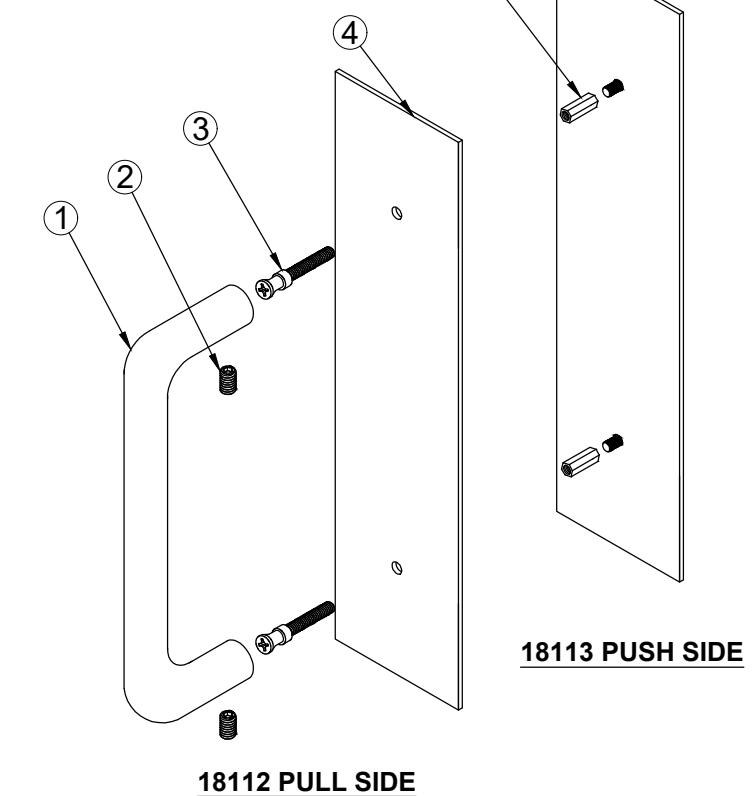

ITEM#. QTY. PART NO.

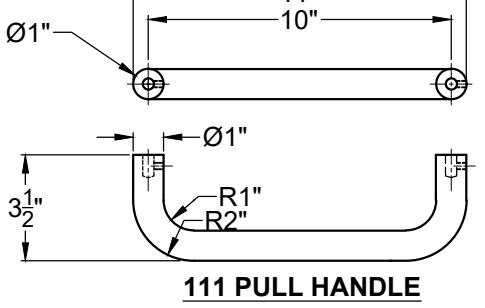

1 1 111 PULL HANDLE
2 2 1/4-20x3/8" FLAT TIP SET SCREW
3 2 1/4-20x1-3/4" SET SCREW STAND OFF

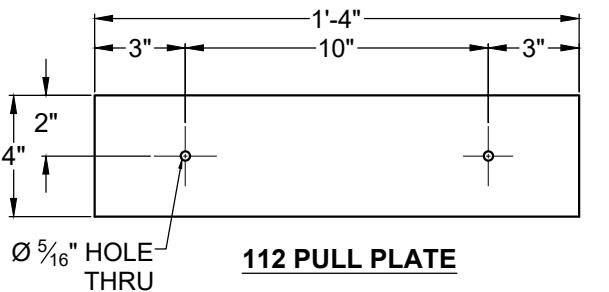

4 1 112 PULL PLATE
5 2 1/4-20x7/8" HEX COUPLING NUT
6 1 113 PUSH PLATE

MANUFACTURING INC.

www.abhmfg.com E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc.

1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)

18111 PULL PLATE SET-00.DWG

18111 PULL PLATE SET

© 2020 ABH Mfg., Inc. printed in USA

PAGE 1 OF 1 ISSUED 05-15-20
