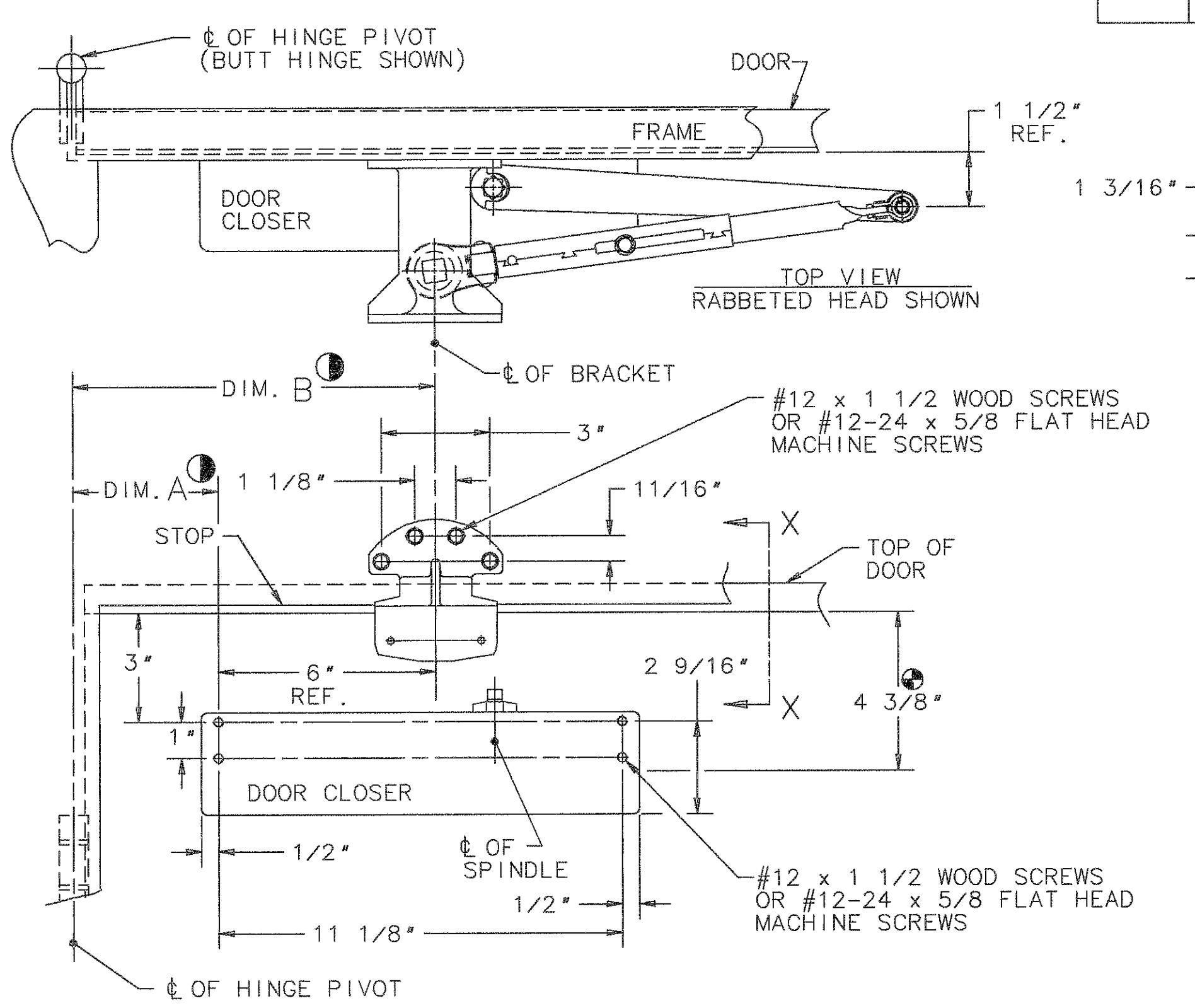

1431 Series Closer x ‘PH4’ Parallel Arm Application
Open the original PDF document
View PDF

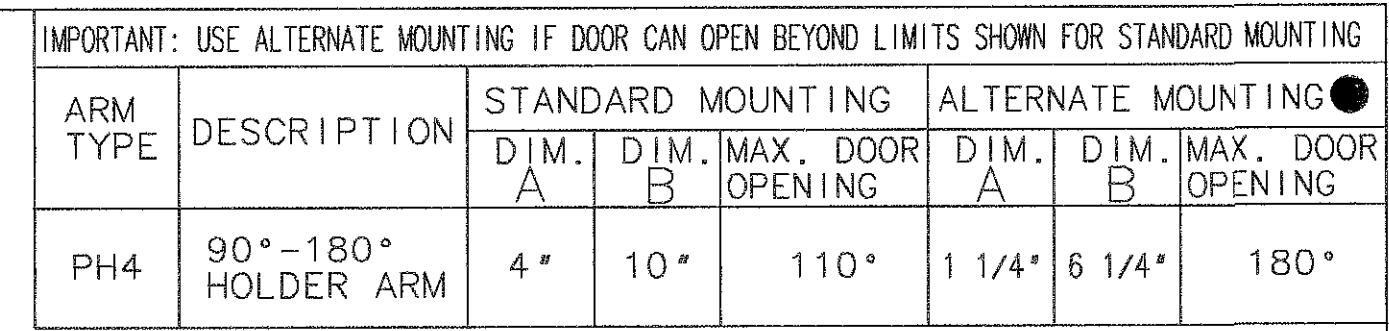

- 5- SPACE REQUIRED TO MOUNT CLOSER ON RAIL. IF SPACE IS LESS THAN SHOWN USE 1430-D DROP BRACKET.
- 4-THIS DIMENSION IS TAKEN FROM HINGE EDGE OF DOOR FOR INVISIBLE HINGES.

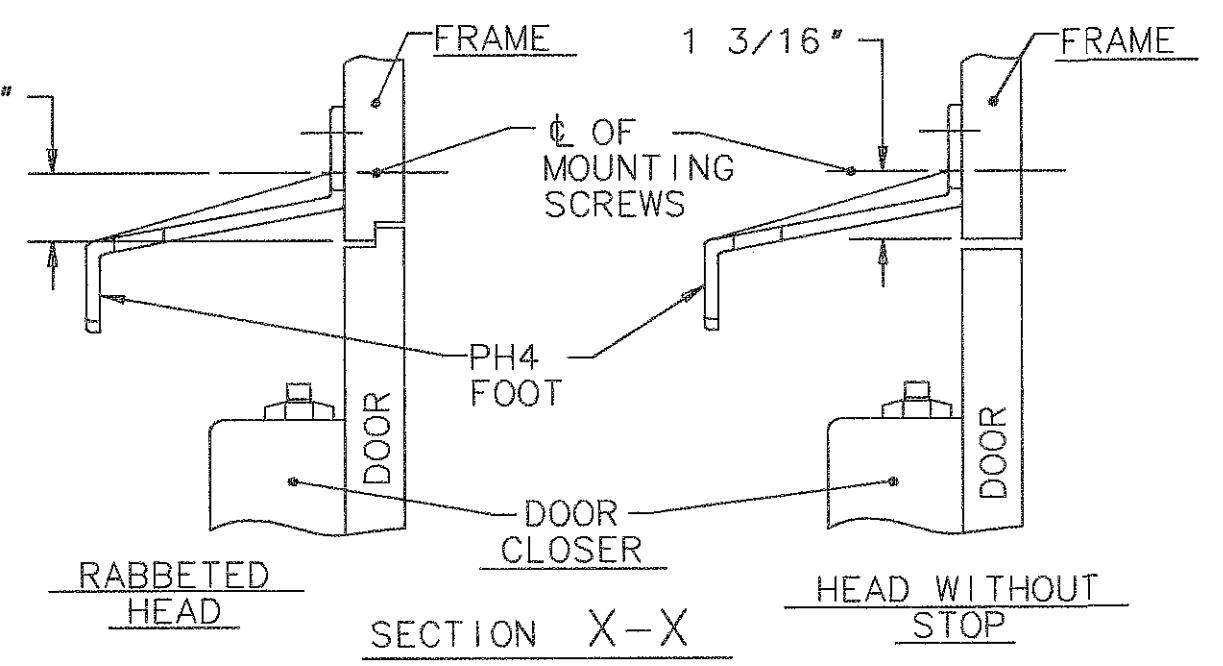

- 3-1430-J COVER PLATE MAY BE USED WHEN CLOSER IS VIEWED THRU GLASS PANEL.
- (2) LEFT HAND DOOR SHOWN. RIGHT HAND OPPOSITE.
- 12 GUAGE MIN. REINFORCEMENT REQUIRED FOR METAL DOORS & FRAMES.
| SARGENT MANUFACTURING COMPANY | NEW HAVEN, CONN, 06511 |
|---|---|
|
DATA SHEET: 1430 SERIES
CLOSER x PARALLEL ARM |
1 SEPT. 97 |
| APPLICATION-PH4 ARM | TEMPLET NO. A7121 A |
