1431 Series Closer x ‘O & RO’ Standard Arm Application
Open the original PDF document
View PDF| IMPORTANT: USE ALTERNATE MOUNTING IF DOOR CAN OPEN BEYOND LIMITS SHOWN FOR STANDARD MOUNTING | |||||
|---|---|---|---|---|---|
|
ARM
TYPE |
MOUNTING |
MAX. DOOR
OPENING |
DIM. |
DIM.
"B" |
|
|
REGULAR
ARM NO HOLDER |

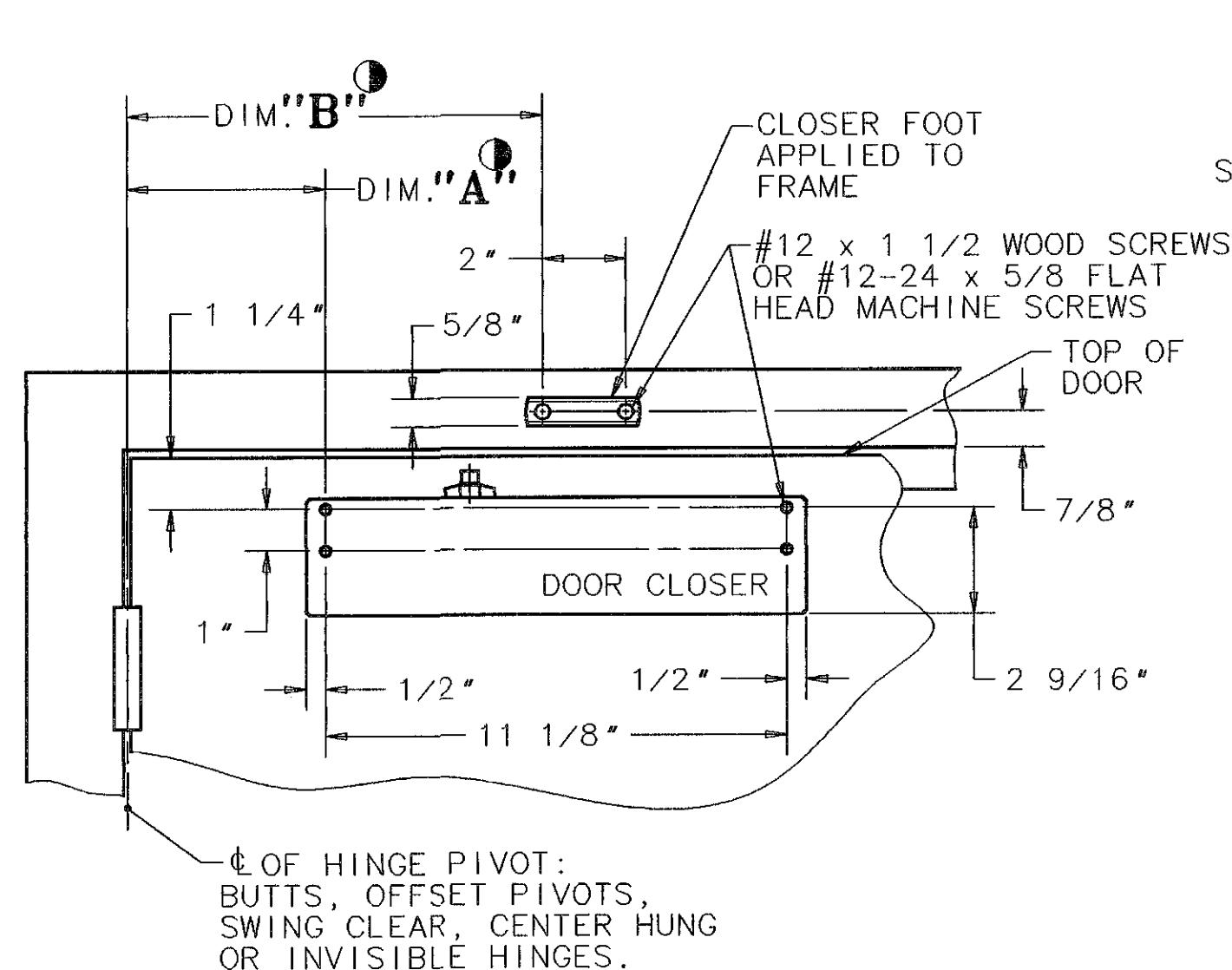

STANDARD | 120° | 6 3/4" | 12 1/8" | |
| ALTERNATE | 160° | 4 3/4" | 10 1/8 " | ||
- 3-F BUTT, FRAME AND WALL CONDITIONS PERMIT, CLOSER WILL ALLOW DOOR TO OPEN 180°.
- 2- RIGHT HAND DOOR SHOWN. LEFT HAND OPPOSITE.
- 1 12 GUAGE MIN. REINFORCEMENT REQUIRED FOR METAL DOORS & FRAMES.
- 5-THIS DIMENSION IS TAKEN FROM HINGE EDGE OF DOOR FOR INVISIBLE HINGES.

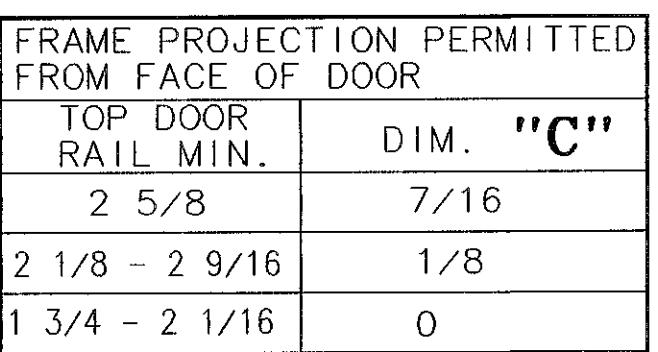

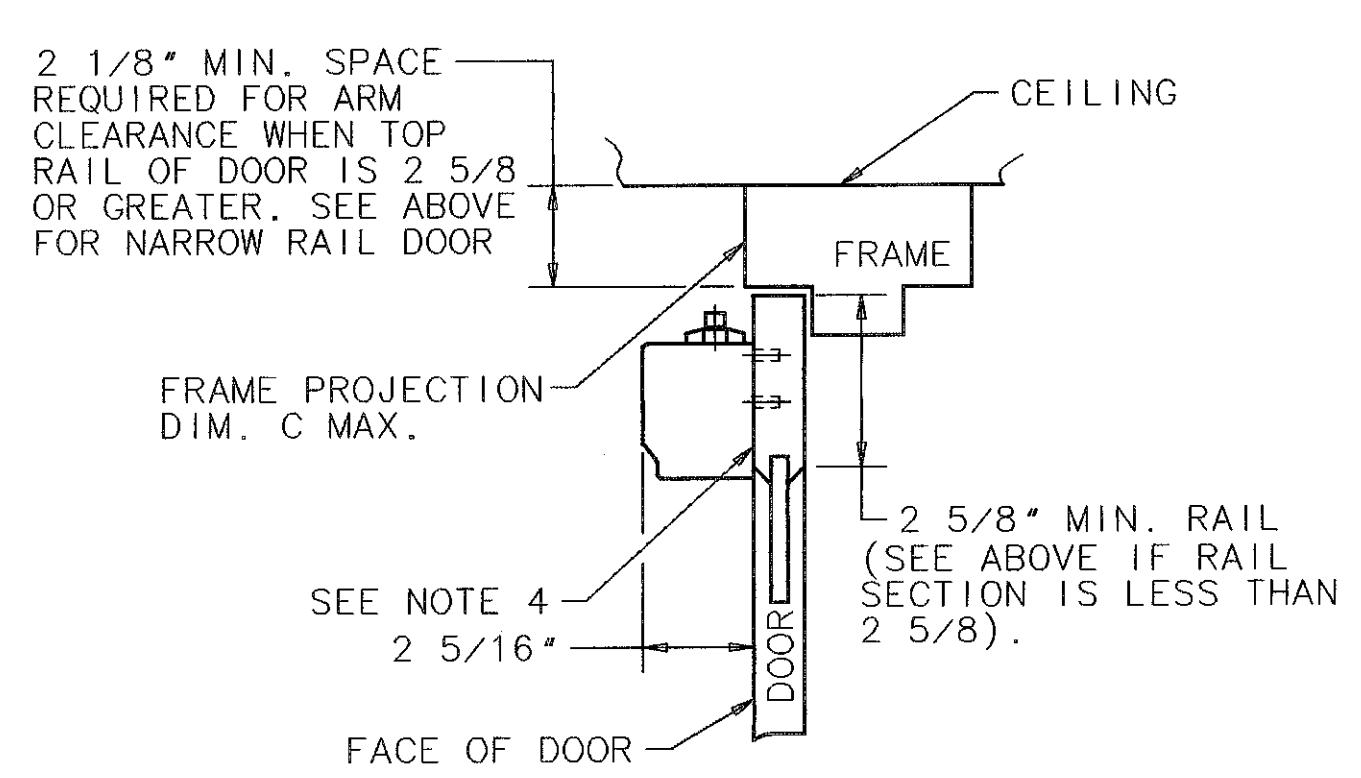

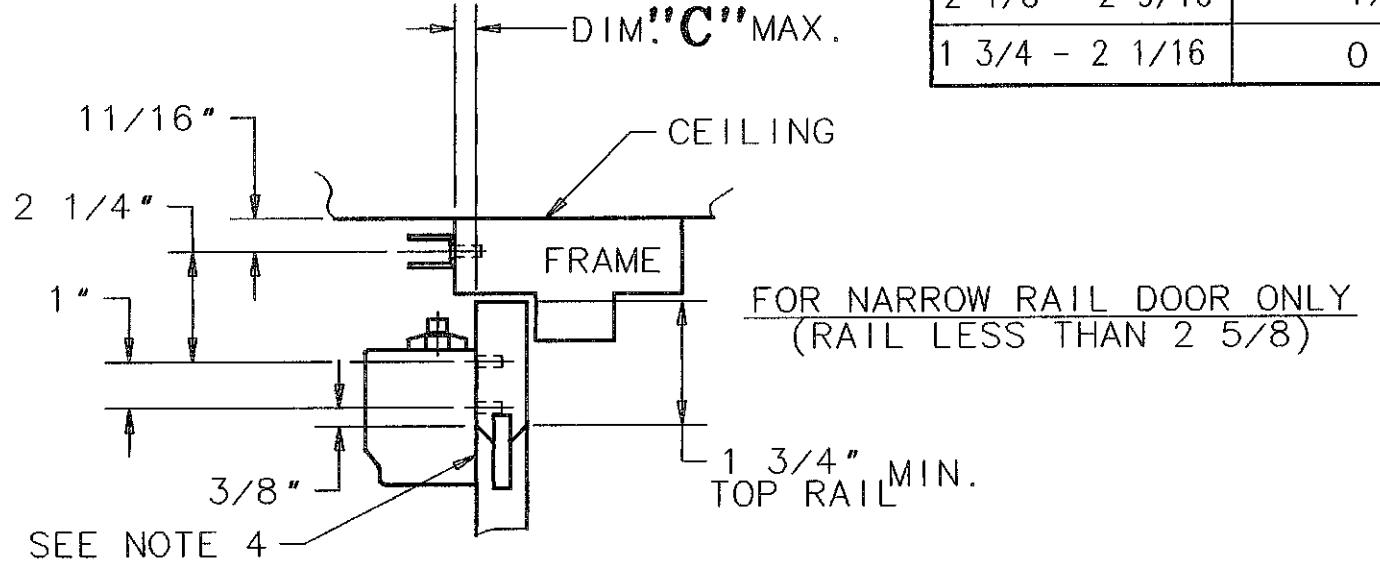

- 4-1430-J COVER PLATE MAY BE USED WHEN CLOSER IS VIEWED THRU GLASS PANEL.
| SARGENT MANUFACTURING COMPANY | NEW HAVEN, CONN, 06511 |
|---|---|
|
DATA SHEET: 1430
SERIES CLOSER x STANDARD ARM |
12 JUN 98 |
A7128 B
APPLICATION REGULAR- "O" & "RO" TEMPLET NO.
