View PDF1000SA SERIES OVERHEAD HOLDERS & STOPS
CONCEALED MOUNT •SLIM LINE ADJUSTABLE
• 1010SA HOLD-OPEN
CHANNEL CUT-OUT DEPTH
THIS SIDE TOWARDS HINGE EDGE OF FRAME
1-1/4
●1020SA STOP
12-1/2
(A) O (A)
JAMB BRACKET

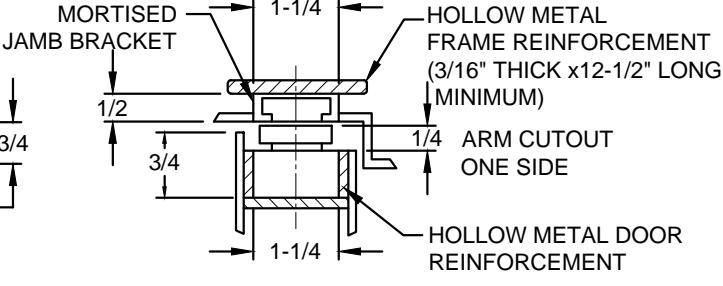

ADJUSTABLE JAMB BRACKET NOTES:
5-5/8
JAMB BRACKET SLIDING CAM MUST BE INSTALLED WITH
AFTER INSTALLATION TIGHTEN (3) SET SCREWS IN JAMB BRACKET WITH 5/32 ALLEN WRENCH AT SELECTED DEGREE USING "B" DIMENSION AS REFERENCE.
SHORT END TOWARD HINGE EDGE OF FRAME
1/2
5/8

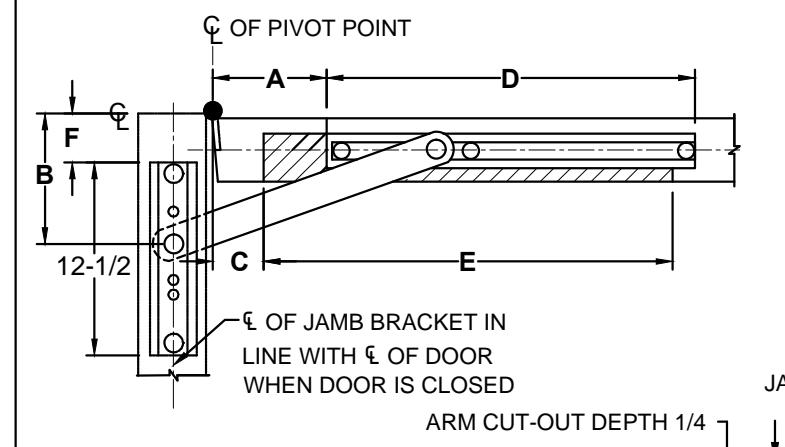

- A = & OF PIVOT POINT TO START OF CHANNEL CUT-OUT
- B = € OF PIVOT POINT TO € OF JAMB BRACKET PIVOT POINT (FOR REFERENCE ONLY)
- C = & OF PIVOT POINT TO START OF ARM CUT-OUT
- D = CHANNEL CUT-OUT LENGTH
- E = ARM CUT-OUT LENGTH
- F = & OF PIVOT POINT TO START OF JAMB BRACKET CUT-OUT
SINGLE ACTING DOOR
NOTES:
3/4
- REVERSIBLE/ NON HANDED 1.
- FOR SINGLE ACTING DOORS ONLY
- ALWAYS REQUEST LATEST TEMPLATE/ DRAWING FOR NEW INSTALLATIONS.
- ALL DIMENSIONS ARE IN INCHES.
- DRAWING IS NOT TO SCALE.
- ALL DRILLING AND TAPPING TO BE DONE IN FIELD.
| SCREW DETAIL | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| QTY | WOOD | METAL | |||||||
| JAMB | 3 |
#14 x 1-1/2" FLAT HEAD
WOOD SCREW |
1/4-20 X 3/4" FLAT HEAD
MACHINE SCREW |
||||||
| DOOR | 2 |
#18 x 2-1/2" FLAT HEAD
WOOD SCREW |
5/16-18 X 1-1/2" FLAT HEAD
MACHINE SCREW |
||||||
|
DOOR
THICKNESS 1-3/4" TO 2-1/4" |
| 100. |
DOOR FRAME
OPENING |
** | B (REFERENCE ONLY) | С | D | E | F | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DEGREE OF DOOR OPENING | |||||||||||||
| 85° | 90° | 95° | 100° | 105° | 110° | | | |||||||
|
●1011SA
*
●1021SA * |
27 TO 29-15/16 | 4 -9/16 | 7-5/8 * | 6-1/8 * | 5 * | 4 * | 3-1/8* | 2-3/4* | o * | 19-5/8 | 22* | 1-1/8 | |
|
BUTT
HINGES |
●1012SA
●1022SA |
30 TO 35-15/16 | 4-1/2 | 10-1/4 | 8-13/16 | 7-5/8 | 6-5/8 | 5-3/4 | 5-3/16 | 0 | 22-7/8 | 25-1/8 | 3-3/4 |
|
●1013SA
●1023SA |
36 TO 39-15/16 | 5-1/16 | 11-15/16 | 10-9/16 | 9-7/16 | 8-3/8 | 7-7/16 | 6-11/16 | 4 | 25-1/4 | 25-1/4 | 5-1/4 | |
|
●1014SA
●1024SA |
40 TO 43-15/16 | 8-3/4 | 14-3/4 | 13-1/8 | 11-5/8 | 10-7/16 | 9-1/8 | 8-3/16 | 8 | 29 | 27-9/16 | 6-3/8 | |
|
●1015SA
●1025SA |
44 TO 52 | 11-3/4 | 15-3/4 | 13-7/8 | 12-1/8 | 10-5/8 | 9-5/16 | 8-1/4 | 11 | 30 | 28-1/2 | 6-7/8 | |
* BUTT HINGE HUNG ONLY. FOR OFFSET PIVOTS CONTACT ABH.
* FOR DEAD STOP, ADD 7/8" TO "A" DIMENSION.
