1000RA Series Concealed Mount, Reversible, Adjustable, Heavy Duty – Template
Open the original PDF document
View PDF1000RA SERIES HOLD OPEN, STOPS AND FRICTION HOLDERS
CONCEALED MOUNT, ADJUSTABLE
DOUBLE ACTING DOOR
SINGLE ACTING DOOR
- 1. REVERSIBLE/ NON HANDED
- 2. ALWAYS REQUEST LATEST TEMPLATE/ DRAWING FOR NEW INSTALLATIONS.
- 3. ALL DIMENSIONS ARE IN INCHES.
- 4. DRAWING IS NOT TO SCALE
TO CHANGE MAX. DEGREE OF DOOR SWING

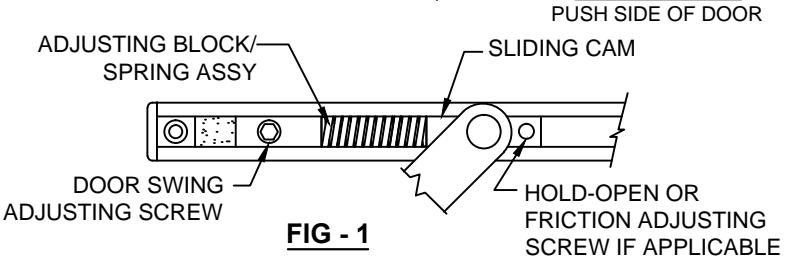

- LOOSEN THE ADJUSTING SCREW. SEE, FIG.-1.
- OPEN OR CLOSE DOOR TO THE REQUIRED DEGREE.
- MOVE THE ADJUSTING BLOCK/SPRING ASSEMBLY UNTIL THE SPRING HITS THE SLIDING CAM.
- TIGHTEN THE ADJUSTING SCREW.
| SCREW DETAIL | ||||||||
|---|---|---|---|---|---|---|---|---|
| QTY | WOOD | METAL | ||||||
| JAMB | 4 |
#14 x 1-1/2" FLAT HEAD
WOOD SCREW |
1/4-20 x 3/4" FLAT HEAD
MACHINE SCREW |
|||||
| DOOR | 2 |
#18 x 2-1/2" FLAT HEAD
WOOD SCREW |
5/16-18 x 1-1/2" FLAT
HEAD MACHINE SCREW |
|||||

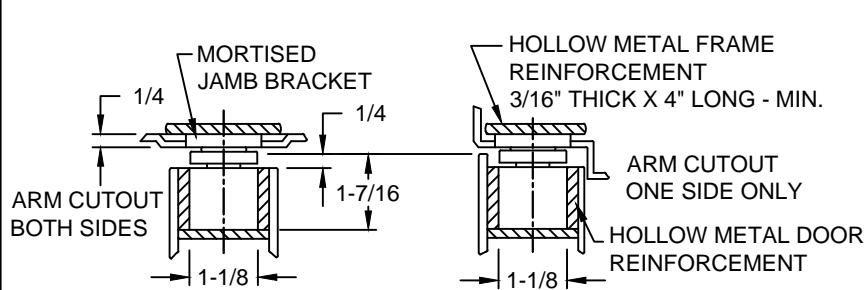

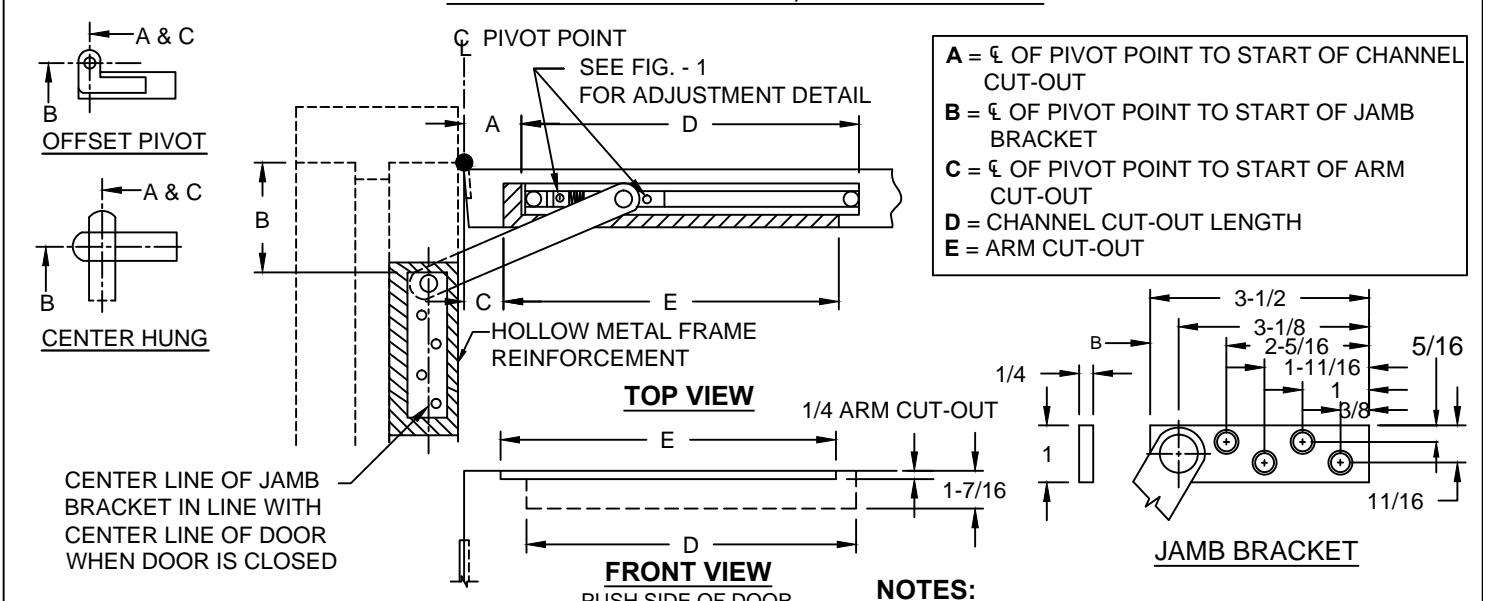

| MODEL NUMBER | DOOR FRAME | Λ | D | ר | |||||
|---|---|---|---|---|---|---|---|---|---|
| DOOR THICKNESS | HOLD OPEN | STOP | FRICTION | OPENING | Α | В | | D | | E | |
| 1-3/4" THRU 2-1/4" | • 1012RA | • 1022RA | • 1032RA | 24" to 32" | 2-3/8" | 5-7/8" |
*
1-1/2" |
*
18-5/8 |
16" * |
|
BUTT HINGE
& |
• 1013RA | • 1023RA | • 1033RA | 32-1/16" to 40" | 5-5/16" | 7-3/4" | 4-3/4" | 21-1/2" | 19-5/8" |
| 3/4" OFFSET PIVOT | • 1014RA | • 1024RA | ● 1034RA | 40-1/16" to 48" | 7-1/8" | 10" | 5-1/2" | 25-7/16" | 23-1/2" |
| DOOR THICKNESS | • 1012RA | • 1022RA | • 1032RA | 24" to 32" | - | _ | • | - | - |
| 1-3/4" THRU 2-1/4" | • 1013RA | • 1023RA | • 1033RA | 32-1/16" to 40" | 6" | 7-1/4" | 6" | 21-1/2" | 17" |
| CENTER HUNG | • 1014RA | • 1024RA | • 1034RA | 40-1/16" to 48" | 8-3/4" | 8-1/2" | 8" | 25-7/16" | 20" |
* BUTT HINGE HUNG ONLY. FOR OFFSET PIVOTS CONTACT ABH.
1000RA-04.DWG
® www.abhmfg.com
E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
© 2019 ABH Mfg., Inc. printed in USA
PAGE 1 OF 1 REVISED 05-13-19
