View PDF1000A SERIES OVERHEAD HOLDERS & STOPS
◆CONCEALED MOUNT
HEAVY DUTY
ADJUSTABLE
●1010A HOLD-OPEN
●1020A STOP
●1030A FRICTION
<del>|</del>5-5/16 |
5-5/8
JAMB BRACKET SLIDING CAM MUST BE INSTALLED WITH SHORT
AFTER INSTALLATION, TIGHTEN (3) SET SCREWS IN JAMB BRACKET WITH 5/32 ALLEN WRENCH AT SELECTED DEGREE
12-1/2 ·
₩₩
5-5/8
JAMB BRACKET
ADJUSTABLE JAMB BRACKET NOTES
END TOWARD HINGE EDGE OF FRAME
USING "B" DIMENSION AS REFERENCE.
5/8

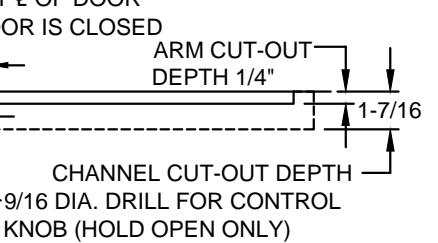

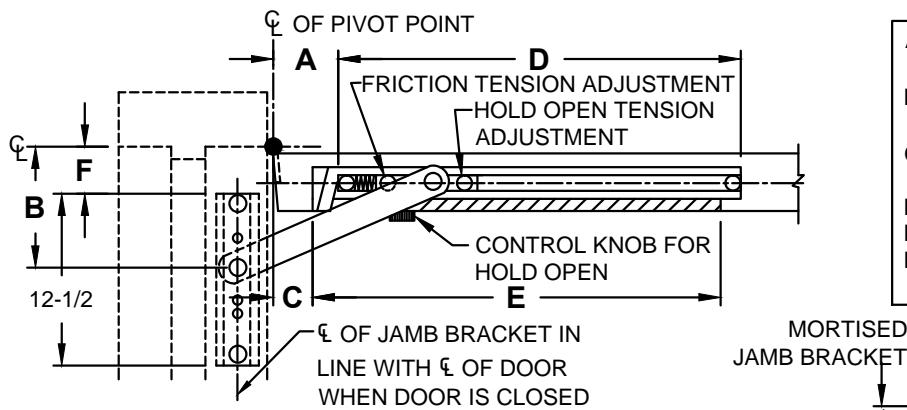

A = & OF PIVOT POINT TO START OF CHANNEL CUT-OUT
B = & OF PIVOT POINT TO & OF JAMB BRACKET PIVOT POINT (REF. ONLY)
C = & OF PIVOT POINT TO START OF ARM CUT-OUT
D = CHANNEL CUT OUT LENGTH
E = ARM CUT OUT
F = & OF PIVOT POINT TO START OF JAMB BRACKET CUT-OUT
THIS SIDE TOWARDS
1-1/4
HOLLOW METAL FRAME REINFORCEMENT (3/16" THK. x12-1/2" LONG MINIMUM)
ONE SIDE HOLLOW METAL DOOR REINFORCEMENT
ARM CUTOUT
1/8 SINGLE ACTING DOOR
NON - HANDED
16/לְ
- FOR SINGLE ACTING DOORS ONLY
- ALWAYS REQUEST LATEST TEMPLATE/ DRAWING FOR NEW INSTALLATIONS.
- ALL DIMENSIONS ARE IN INCHES.
- DRAWING IS NOT TO SCALE.
- ALL DRILLING AND TAPPING TO BE DONE IN FIELD.
| SCREW DETAIL | ||||||||
|---|---|---|---|---|---|---|---|---|
| QTY | WOOD | METAL | ||||||
| ł | JAMB | l o |
1/4-20 X 3/4" FLAT HEAD
MACHINE SCREW |
|||||
| DOOR | 2 | #18 x 2-1/2" FLAT HEAD |
5/16-18 X 1-1/2" FLAT HEAD
MACHINE SCREW |
|||||
| I | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DOOR |
MODEL
NO. |
DOOR FRAME
OPENING |
**
A |
B (REFERENCE ONLY) | С | D | E | F | |||||
| II | DEGREE OF DOOR OPENING | ||||||||||||
| | THICK- | 85° | 90° | 95° | 100° | 105° | 110° | |||||||
| NESS | • 1011A * | 27 TO 29-15/16 |
*
4-9/16 |
* | * * | * | * | * | * | * | * | * | |
| 1-3/4" | • 1021A* | 7-5/8 | 6-1/8 | 6-1/8 5 | 4 `` | 3-1/8 | 2-3/4 | 0 | 20-5/8 | 22 | 1-1/8 | ||
| || то | • 1031A * | ||||||||||||
| 2-1/4" | • 1012A | ||||||||||||
| • 1022A | 30 TO 35-15/16 | 4-1/2 | 10-1/4 | 8-13/16 | 7-5/8 | 6-5/8 | 5-3/4 | 5-3/16 | 0 | 23-7/8 | 25-1/8 | 3-3/4 | |
| • 1032A | 1 1 | ||||||||||||
| • 1013A | |||||||||||||
| BUTT | • 1023A | 36 TO 39-15/16 | 5-1/16 | 11-15/16 | 10-9/16 | 9-7/16 | 8-3/8 | 7-7/16 | 6-11/16 | 4 | 26-1/4 | 25-1/4 | 5-1/4 |
| HINGES | • 1033A | ||||||||||||
| || | • 1014A | ||||||||||||
| 8 | • 1024A | 40 TO 43-15/16 | 8-3/4 | 14-3/4 | 13-1/8 | 11-5/8 | 10-7/16 | 9-1/8 | 8-3/16 | 8 | 30 | 27-9/16 | 6-3/8 |
| 3/4" | • 1034A | ||||||||||||
| OFFSET | • 1015A | ||||||||||||
| PIVOTS | • 1025A | 44 TO 52 | |11-3/4 | 15-3 | 15-3/4 | 13-7/8 | 12-1/8 | 10-5/8 | 9-5/16 | 8-1/4 | 11 | 31 | 28-1/2 | 6-7/8 |
| • 1035A | |||||||||||||
★ BUTT HINGE ONLY. FOR OFFSET PIVOTS CONTACT ABH.
* FOR DEAD STOP, ADD 7/8" TO "A" DIMENSION.
R www.abhmfg.com
E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
©2017 ABH Mfg., Inc. printed in USA
1000A-02 DWG
PAGE 1 OF 1 REVISED 08-30-17
