View PDF1000 SERIES CONCEALED HOLDERS & STOPS WITH A110WT WIDE THROW HINGE
| SCREW DE | TAIL | ||
|---|---|---|---|
| QTY | WOOD | METAL | |
| JAMB | 4 |
#14 x 1-1/2 FLAT HEAD
WOOD SCREW |
1/4-20 x 3/4 FLAT HEAD
MACHINE SCREW |
| DOOR | 2 |
#18 x 2-1/2 FLAT HEAD
WOOD SCREW |
5/16-18 x 1-1/2 TRUSS HEAD
MACHINE SCREW |
NOTES:
- 1. REVERSIBLE/ NON HANDED
- 2. FOR SINGLE ACTING DOORS ONLY
- 3. ALL DRILLING & TAPPING TO BE DONE IN FIELD.
- 4. ALWAYS REQUEST LATEST TEMPLATE/ DRAWING FOR NEW INSTALLATIONS.
- 5. ALL DIMENSIONS ARE IN INCHES.
- 6. DRAWING IS NOT TO SCALE.
® www.abhmfg.com
E-mail: abhinfo@abhmfg.com 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
1000 WITH Architectural Builders Hardware Mfg., Inc. A110 WIDE THROW HINGE
©2017 ABH Mfg., Inc. printed in USA
PAGE 1 OF 2 REVISED 05-03-17
1000WT-1-02.DWG
1000 SERIES CONCEALED HOLDERS & STOPS WITH A110WT WIDE THROW HINGE
• 1010 HOLD-OPEN • 1020 STOP • 1030 FRICTION FOR 1-3/4" THICK DOOR

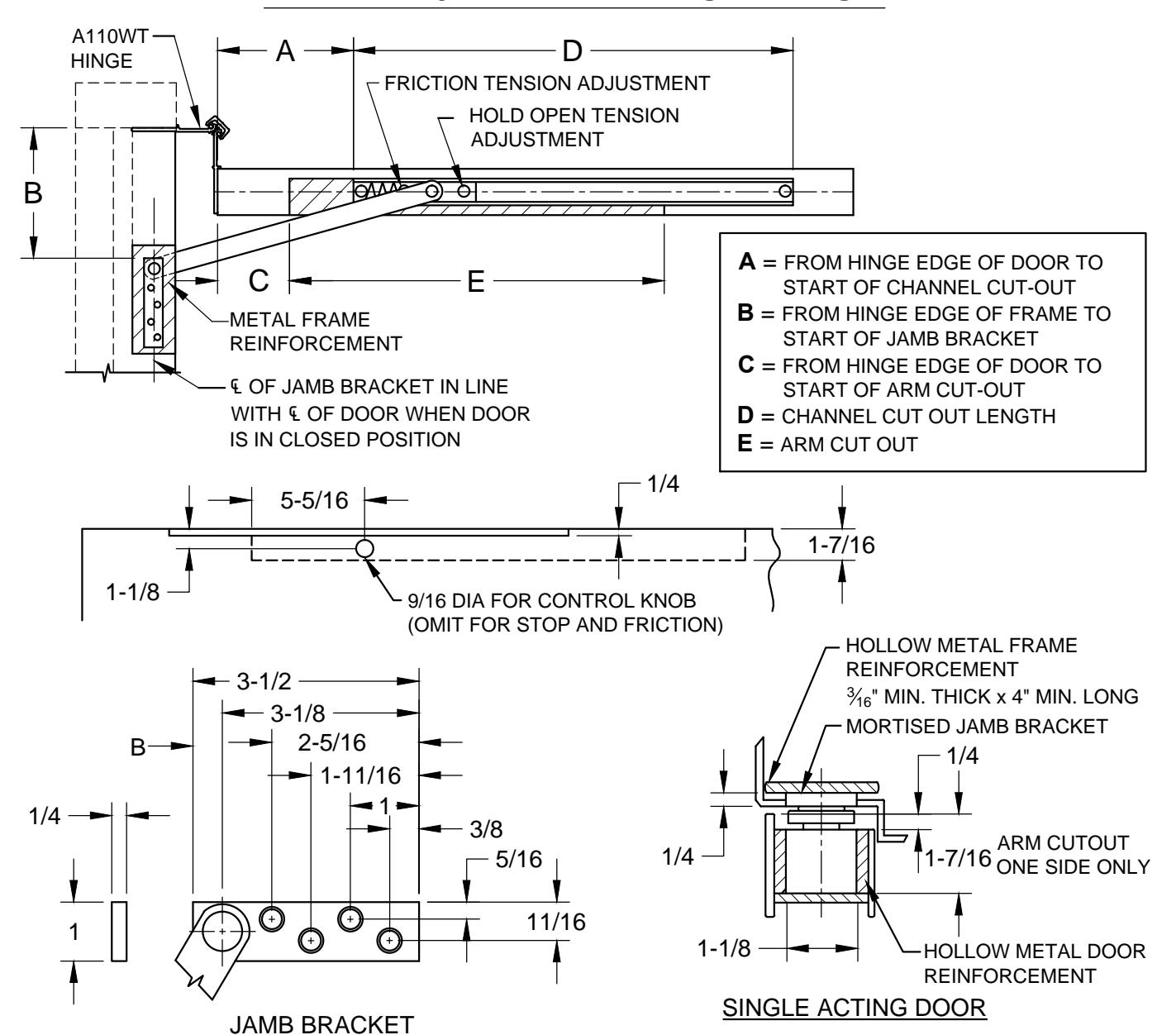

- 1. FOR DEAD STOP ADD 5/8" TO "A" DIMENSION
- 3. "A" & "C" DIM. MEASURED FROM HINGE EDGE OF DOOR.
- 2 ALL DIMENSIONS ARE IN INCHES
- 4. "B" DIM. MEASURED FROM HINGE EDGE OF FRAME
| IIVILI VOICI | NS ARE IN INCHES | 4. "B" DIM. MEASURED FROM | OM HINGE EDGE OF FRAME. | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DEGREE | 85° H.O. | 90° H.O. | 95° H.O. | ||||||||||||
|
MODEL
NO. |
DOOR
OPENING |
Α | В | С | E | Α | В | С | E | Α | В | С | E | D | |
|
18 TO
22-15/16 |
_ | _ | _ | 15-9/16 | ||||||||||
|
• 1017
• 1027 • 1037 |
23 TO
26-15/16 |
3-7/8 | 4-1/2 | 0 | 17-1/4 | 3-1/2 | 4-3/16 | 0 | 17 | _ | _ | _ | 16-7/8 | ||
|
• 1011
• 1021 • 1031 |
27 TO
29-15/16 |
5-11/16 | 5-5/8 | 4-3/8 | 17 | 5-1/4 | 5-1/4 | 3-7/8 | 17 | 5 | 4-3/4 | 3-1/4 | 17-1/4 | 18-5/8 | |
|
• 1012
• 1022 • 1032 |
30 TO
35-15/16 |
6-13/16 | 7-1/8 | 6 | 18-1/4 | 6-3/8 | 6-3/4 | 5-1/2 | 18-1/2 | 6 | 6-1/8 | 4-7/8 | 18-3/8 | 20-1/16 | |
|
• 1013
• 1023 • 1033 |
36 TO
39-15/16 |
11-1/4 | 7-7/8 | 6-3/4 | 22-5/8 | 10-11/16 | 7-1/2 | 6-3/8 | 22-5/8 | 10-1/8 | 7-3/8 | 6-1/4 | 22-5/8 | 21-3/8 | |
|
40 TO
43-15/16 |
14-1/8 | 8-7/8 | 7-3/4 | 25-5/8 | 13-7/16 | 8-1/2 | 7-1/4 | 25-3/4 | 12-7/8 | 8-1/8 | 6-7/8 | 25-3/4 | 22-9/16 | |
|
44 TO 52 | 16-7/8 | 10-1/8 | 8-7/8 | 28-3/4 | 16-1/4 | 9-1/2 | 8-1/8 | 28-3/4 | 15-11/16 | 8-7/8 | 7-1/2 | 28-3/4 | 23-11/16 | |
| l | - | ||||||||||||||
| DEG | REE | 1 | 100° | H.O. | 1 | 05° ŀ | H.O. | 1 | 10° | H.O. | • | ||||
| MODEL |
DOOR
OPENING |
_ | 100° | H.O. | E | 1 A |
05° Н
В |
1.O.
C |
E |
1
A |
10° | H.O. | E | D | |
| MODEL | DOOR | _ |
E
— |
E |
D
15-9/16 |
||||||||||
|
MODEL
NO. • 1016 • 1026 |
DOOR
OPENING 18 TO |
A | E | E | |||||||||||
|
MODEL
NO. • 1016 • 1026 • 1036 • 1017 • 1027 |
DOOR
OPENING 18 TO 22-15/16 23 TO |
A | E — | E — — — | 15-9/16 | ||||||||||
|
MODEL
NO. • 1016 • 1026 • 1036 • 1017 • 1027 • 1037 |
DOOR
OPENING 18 TO 22-15/16 23 TO 26-15/16 27 TO 29-15/16 |
A — — 4-9/16 | B — 5 | C | B | C | 15-9/16 | ||||||||
|
MODEL
NO. • 1016 • 1026 • 1036 • 1017 • 1027 • 1037 • 1011 • 1021 • 1031 • 1012 • 1022 |
DOOR
OPENING 18 TO 22-15/16 23 TO 26-15/16 27 TO 29-15/16 30 TO 35-15/16 |
A — — 4-9/16 | B — 5 | C 0 4-1/2 | A | B | C | A | C |
15-9/16
16-7/8 18-5/8 |
|||||
| MODEL NO. 1016 1026 1036 1017 1027 1037 1011 1021 1031 1012 1022 1032 |
DOOR
OPENING 18 TO 22-15/16 23 TO 26-15/16 27 TO 29-15/16 30 TO 35-15/16 36 TO 39-15/16 40 TO 43-15/16 |
A — 4-9/16 5-11/16 9-3/4 | B — 5 5-3/4 6-7/8 | C 0 4-1/2 5-5/8 | A | B | C | A — — — — — — — 9-3/16 | B | C | E |
15-9/16
16-7/8 18-5/8 20-1/16 |
|||
® www.abhmfg.com
E-mail: abhinfo@abhmfg.com 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
1000 WITH Architectural Builders Hardware Mfg., Inc. A110 WIDE THROW HINGE
©2017 ABH Mfg., Inc. printed in USA
PAGE 2 OF 2 REVISED 05-03-17
1000WT-2-02.DWG
