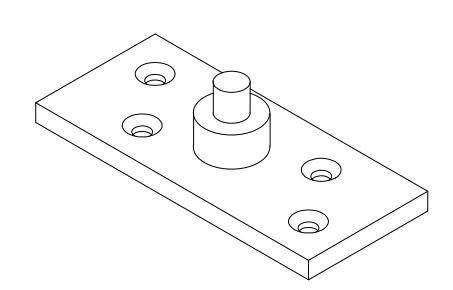

0370 Extension-Bottom Spindle – Template
Open the original PDF document
View PDF0370 EXTENSION-BOTTOM SPINDLE
0370

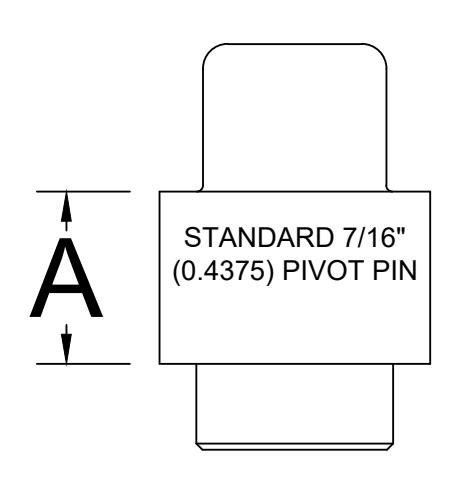

| ABH DWG # | EXT. LENGTH | Α |
|---|---|---|
| ABH-3096 | 1/16" | 0.500" |
| ABH-3097 | 1/8" | 0.562" |
| ABH-3098 | 3/16" | 0.625" |
| ABH-3099 | 1/4" | 0.687" |
| ABH-3100 | 5/16" | 0.750" |
| ABH-3101 | 3/8" | 0.812" |
| ABH-3102 | 7/16" | 0.875" |
| ABH-3103 | 1/2" | 0.937" |
| ABH-3104 | 9/16" | 1.000" |
| ABH-3105 | 5/8" | 1.062" |
| ABH-3106 | 11/16" | 1.125" |
| ABH-3107 | 3/4" | 1.187" |
| ABH-3108 | 13/16" | 1.250" |
| ABH-3109 | 7/8" | 1.312" |
| ABH-3110 | 15/16" | 1.375" |
| ABH-3111 | 1" | 1.437" |
| ABH-3119 | 1-1/16" | 1.500" |
| ABH-3120 | 1-1/8" | 1.562" |
| ABH-3121 | 1-3/16" | 1.625" |
| ABH-3122 | 1-1/4" | 1.687" |
| ABH-3123 | 1-5/16" | 1.750" |
| ABH-3124 | 1-3/8" | 1.812" |
| ABH-3125 | 1-7/16" | 1.875" |
| ABH-3126 | 1-1/2" | 1.937" |
| ABH-3127 | 1-9/16" | 2.000" |
| ABH-3128 | 1-5/8" | 2.062" |
| ABH-3129 | 1-11/16" | 2.125" |
| ABH-3130 | 1-3/4" | 2.187" |
| ABH-3131 | 1-13/16" | 2.250" |
| ABH-3132 | 1-7/8" | 2.312" |
| ABH-3133 | 1-15/16" | 2.375" |
| ABH-3134 | 2" | 2.437" |
www.abhmfg.com E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
© 2022 ABH Mfg., Inc. printed in USA
0370-EXT SPINDLE-00.DWG 0370-EXT BOTTOM SPINDLE
PAGE 1 OF 1 ISSUED 02-08-22
