0327 Extension-Bottom Spindle
Open the original PDF document

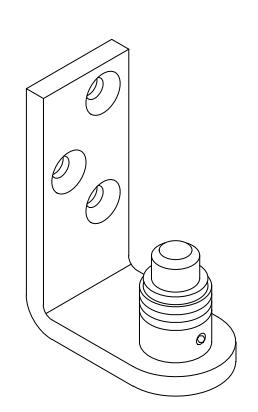

View PDF0327 EXTENSION-BOTTOM SPINDLE
0327

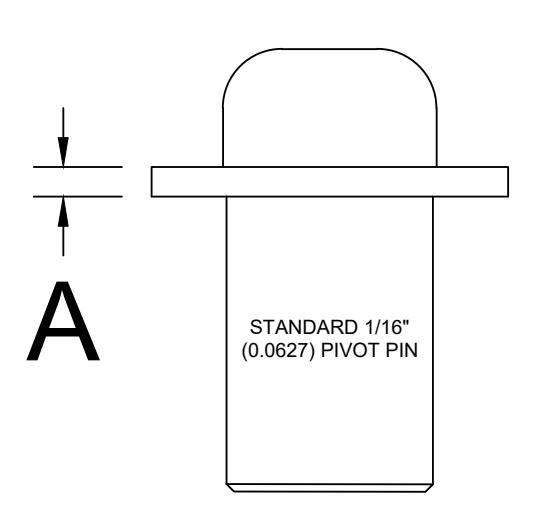

| ABH DWG # | EXT. LENGTH | Α |
|---|---|---|
| ABH-6889 | 1/16" | 0.125" |
| ABH-6890 | 1/8" | 0.188" |
| ABH-6891 | 3/16" | 0.250" |
| ABH-6892 | 1/4" | 0.313" |
| ABH-6870 | 5/16" | 0.375" |
| ABH-6879 | 3/8" | 0.438" |
| ABH-6885 | 7/16" | 0.500" |
| ABH-6870 | 1/2" | 0.563" |
| ABH-6886 | 9/16" | 0.625" |
| ABH-6880 | 5/8" | 0.688" |
| ABH-6887 | 11/16" | 0.750" |
| ABH-6872 | 3/4" | 0.813" |
| ABH-6888 | 13/16" | 0.875" |
| ABH-6893 | 7/8" | 0.938" |
| ABH-6984 | 15/16" | 1.000" |
| ABH-6871 | 1" | 1.062" |
| ABH-6894 | 1-1/16" | 1.125" |
| ABH-6895 | 1-1/8" | 1.188" |
| ABH-6896 | 1-3/16" | 1.250" |
| ABH-6897 | 1-1/4" | 1.313" |
| ABH-6898 | 1-5/16" | 1.375" |
| ABH-6899 | 1-3/8" | 1.438" |
| ABH-6900 | 1-7/16" | 1.500" |
| ABH-6873 | 1-1/2" | 1.563" |
| ABH-6901 | 1-9/16" | 1.625" |
| ABH-6902 | 1-5/8" | 1.688" |
| ABH-6903 | 1-11/16" | 1.750" |
| ABH-6904 | 1-3/4" | 1.813" |
| ABH-6905 | 1-13/16" | 1.875" |
| ABH-6906 | 1-7/8" | 1.938" |
| ABH-6907 | 1-15/16" | 2.000" |
| ABH-6864 | 2" | 2.063" |
www.abhmfg.com E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
0327-EXT SPINDLE-00.DWG 0327-EXT BOTTOM SPINDLE PAGE 1 OF 1
© 2022 ABH Mfg., Inc. ISSUED 02-08-22
