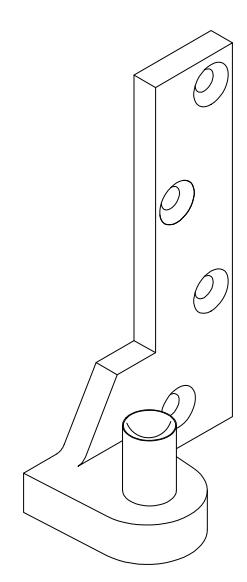

0195 Extension-Bottom Spindle
Open the original PDF document
View PDF0195 EXTENSION-BOTTOM SPINDLE
0195

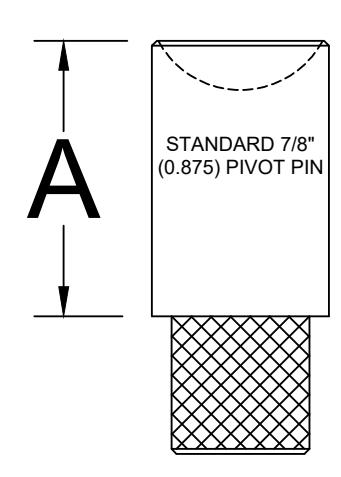

| ABH DWG # | EXT. LENGTH | Α |
|---|---|---|
| ABH-3168 | 1/16" | 0.937" |
| ABH-3169 | 1/8" | 1.000" |
| ABH-3170 | 3/16" | 1.062" |
| ABH-3171 | 1/4" | 1.125" |
| ABH-3172 | 5/16" | 1.187" |
| ABH-3173 | 3/8" | 1.250" |
| ABH-3174 | 7/16" | 1.312" |
| ABH-3175 | 1/2" | 1.375" |
| ABH-3176 | 9/16" | 1.437" |
| ABH-3177 | 5/8" | 1.500" |
| ABH-3178 | 11/16" | 1.562" |
| ABH-3179 | 3/4" | 1.625" |
| ABH-3180 | 13/16" | 1.687" |
| ABH-3181 | 7/8" | 1.750" |
| ABH-3182 | 15/16" | 1.812" |
| ABH-3183 | 1" | 1.875" |
| ABH-3184 | 1-1/16" | 1.937" |
| ABH-3185 | 1-1/8" | 2.000" |
| ABH-3186 | 1-3/16" | 2.062" |
| ABH-3187 | 1-1/4" | 2.125" |
| ABH-3188 | 1-5/16" | 2.187" |
| ABH-3189 | 1-3/8" | 2.250" |
| ABH-3190 | 1-7/16" | 2.312" |
| ABH-3191 | 1-1/2" | 2.375" |
| ABH-3192 | 1-9/16" | 2.437" |
| ABH-3193 | 1-5/8" | 2.500" |
| ABH-3194 | 1-11/16" | 2.562" |
| ABH-3195 | 1-3/4" | 2.625" |
| ABH-3196 | 1-13/16" | 2.687" |
| ABH-3197 | 1-7/8" | 2.750" |
| ABH-3198 | 1-15/16" | 2.812" |
| ABH-3199 | 2" | 2.875" |
www.abhmfg.com E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
© 2022 ABH Mfg., Inc. printed in USA
0195-EXT SPINDLE-00.DWG 0195-EXT BOTTOM SPINDLE PAGE 1 OF 1
ISSUED 02-08-22
