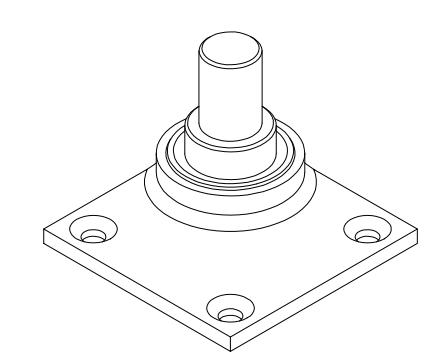

0147 Extension-Bottom Spindle
Open the original PDF document
View PDF0147 EXTENSION-BOTTOM SPINDLE
0147

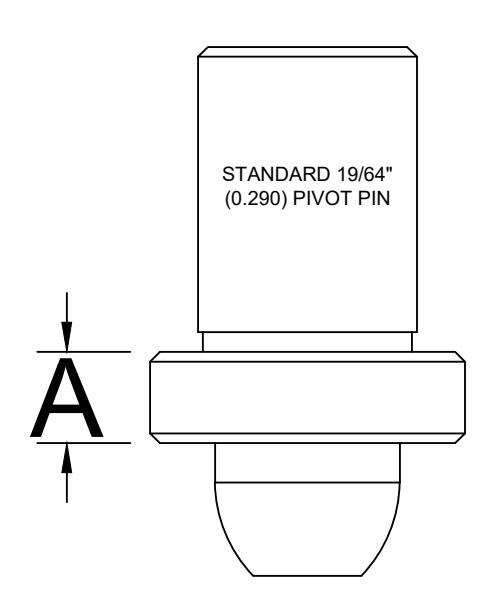

| ABH DWG # | EXT. LENGTH | Α |
|---|---|---|
| ABH-3049 | 1/16" | 0.345" |
| ABH-3033 | 1/8" | 0.415" |
| ABH-3050 | 3/16" | 0.477" |
| ABH-3034 | 1/4" | 0.540" |
| ABH-3051 | 5/16" | 0.602" |
| ABH-3035 | 3/8" | 0.665" |
| ABH-3052 | 7/16" | 0.727" |
| ABH-3036 | 1/2" | 0.790" |
| ABH-3053 | 9/16" | 0.852" |
| ABH-3037 | 5/8" | 0.915" |
| ABH-3054 | 11/16" | 0.977" |
| ABH-3038 | 3/4" | 1.040" |
| ABH-3055 | 13/16" | 1.102" |
| ABH-3039 | 7/8" | 1.165" |
| ABH-3056 | 15/16" | 1.227" |
| ABH-3040 | 1" | 1.290" |
| ABH-3057 | 1-1/16" | 1.352" |
| ABH-3058 | 1-1/8" | 1.414" |
| ABH-3059 | 1-3/16" | 1.476" |
| ABH-3060 | 1-1/4" | 1.538" |
| ABH-3061 | 1-5/16" | 1.600" |
| ABH-3062 | 1-3/8" | 1.662" |
| ABH-3063 | 1-7/16" | 1.724" |
| ABH-3064 | 1-1/2" | 1.786" |
| ABH-3065 | 1-9/16" | 1.848" |
| ABH-3066 | 1-5/8" | 1.910" |
| ABH-3067 | 1-11/16" | 1.972" |
| ABH-3068 | 1-3/4" | 2.034" |
| ABH-3069 | 1-13/16" | 2.096" |
| ABH-3070 | 1-7/8" | 2.158" |
| ABH-3071 | 1-15/16" | 2.220" |
| ABH-3072 | 2" | 2.282" |
www.abhmfg.com E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
© 2022 ABH Mfg., Inc. printed in USA
0147-EXT SPINDLE-00.DWG 0147-EXT BOTTOM SPINDLE
PAGE 1 OF 1 ISSUED 02-08-22
