0127-0128 Extension-Bottom Spindle Template
Open the original PDF document

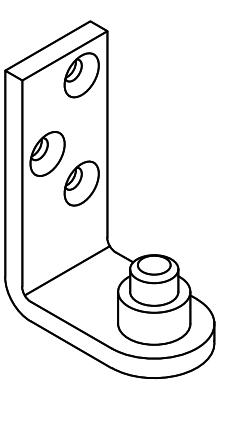

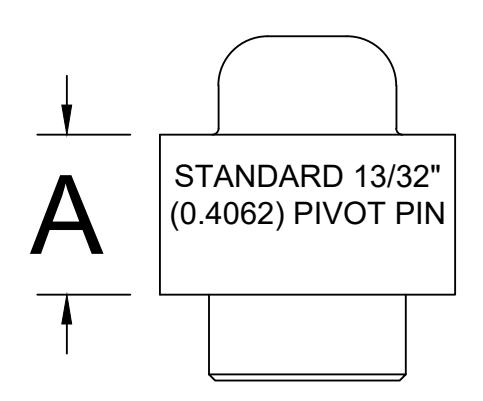

View PDF0127/0128 EXTENSION-BOTTOM SPINDLE
0127
0128
| ABH DWG # | EXT. LENGTH | Α |
|---|---|---|
| ABH-3073 | 1/16" | 15/32" |
| ABH-3041 | 1/8" | 17/32" |
| ABH-3074 | 3/16" | 19/32" |
| ABH-3042 | 1/4" | 21/32" |
| ABH-3075 | 5/16" | 23/32" |
| ABH-3043 | 3/8" | 25/32" |
| ABH-3076 | 7/16" | 27/32" |
| ABH-3044 | 1/2" | 29/32" |
| ABH-3077 | 9/16" | 31/32" |
| ABH-3045 | 5/8" | 1-1/32" |
| ABH-3078 | 11/16" | 1-3/32" |
| ABH-3046 | 3/4" | 1-5/32" |
| ABH-3079 | 13/16" | 1-7/32" |
| ABH-3047 | 7/8" | 1-9/32" |
| ABH-3135 | 15/16" | 1-11/32" |
| ABH-3048 | 1" | 1-13/32" |
| ABH-3080 | 1-1/16" | 1-15/32" |
| ABH-3081 | 1-1/8" | 1-17/32" |
| ABH-3082 | 1-3/16" | 1-19/32" |
| ABH-3083 | 1-1/4" | 1-21/32" |
| ABH-3084 | 1-5/16" | 1-23/32" |
| ABH-3085 | 1-3/8" | 1-25/32" |
| ABH-3086 | 1-7/16" | 1-27/32" |
| ABH-3087 | 1-1/2" | 1-29/32" |
| ABH-3088 | 1-9/16" | 1-31/32" |
| ABH-3089 | 1-5/8" | 2-1/32" |
| ABH-3090 | 1-11/16" | 2-3/32" |
| ABH-3091 | 1-3/4" | 2-5/32" |
| ABH-3092 | 1-13/16" | 2-7/32" |
| ABH-3093 | 1-7/8" | 2-9/32" |
| ABH-3094 | 1-15/16" | 2-11/32" |
| ABH-3118 | 2" | 2-13/32" |
