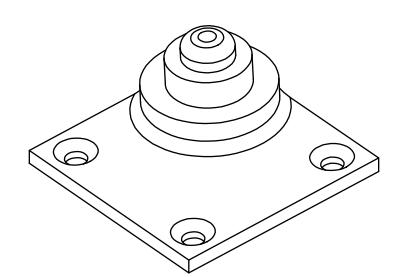

View PDF0117 EXTENSION-BOTTOM SPINDLE
0117

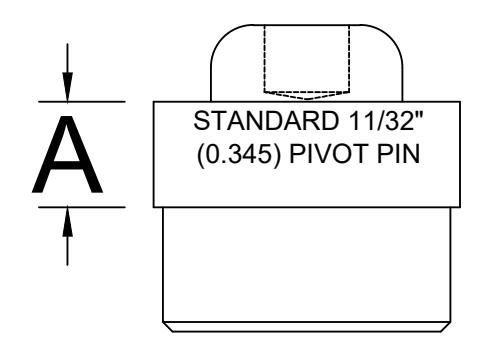

| ABH DWG # | EXT. LENGTH | Α |
|---|---|---|
| ABH-3136 | 1/16" | 13/32" |
| ABH-3137 | 1/8" | 15/32" |
| ABH-3138 | 3/16" | 17/32" |
| ABH-3139 | 1/4" | 19/32" |
| ABH-3140 | 5/16" | 21/32" |
| ABH-3141 | 3/8" | 23/32" |
| ABH-3142 | 7/16" | 25/32" |
| ABH-3143 | 1/2" | 27/32" |
| ABH-3144 | 9/16" | 29/32" |
| ABH-3145 | 5/8" |
31/32"
1.027" |
| ABH-3146 | 11/16" | 1.027" |
| ABH-3147 | 3/4" | 1.089" |
| ABH-3148 | 13/16" | 1.151" |
| ABH-3149 | 7/8" | 1.213" |
| ABH-3150 | 15/16" | 1.275" |
| ABH-3151 | 1" | 1-11/32" |
| ABH-3152 | 1-1/16" | 1-13/32" |
| ABH-3153 | 1-1/8" | 1-15/32" |
| ABH-3154 | 1-3/16" | 1-17/32" |
| ABH-3155 | 1-1/4" | 1-19/32" |
| ABH-3156 | 1-5/16" | 1-21/32" |
| ABH-3157 | 1-3/8" | 1-23/32" |
| ABH-3158 | 1-7/16" | 1.782" |
| ABH-3159 | 1-1/2" | 1.845" |
| ABH-3160 | 1-9/16" | 1.907" |
| ABH-3161 | 1-5/8" | 1.969" |
| ABH-3162 | 1-11/16" | 2.033" |
| ABH-3163 | 1-3/4" | 2.095" |
| ABH-3164 | 1-13/16" | 2.158" |
| ABH-3165 | 1-7/8" | 2.220" |
| ABH-3166 | 1-15/16" | 2.282" |
| ABH-3167 | 2" | 2-11/32" |
www.abhmfg.com E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
0117-EXT SPINDLE-00.DWG
0117-EXT BOTTOM SPINDLE PAGE 1 OF 1
ISSUED 02-08-22
